人文之美,筑造宝盒之“姿”

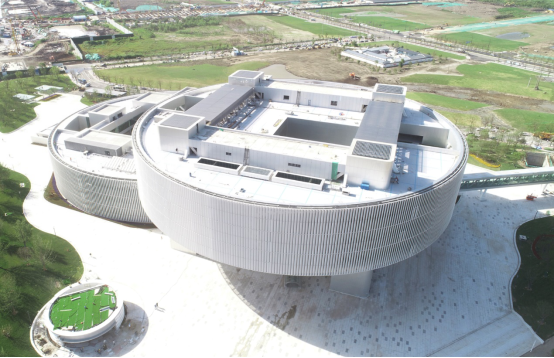

鸟瞰江北市民中心,宝盒姿态栩栩如生。建筑外观取意于南京瞻园,由上下错落的两个外径104米的圆形塔楼组成,从空中垂直向下看,圆中有方,方中另有天地。“瞻亭、留音桥、云霞如意、妙水叠瀑、珍珠泉涌、曲水玉澜、狮岭雄姿、花韵迎宾和松涛景庭”等古色古香的中式园林九景如画般立于中庭。
不要小瞧了这园林九景,为了能将中国古典造园技艺引入到市民中心的景观建设中来,中建二局建设者可吃了不少苦头。市民中心作为一座现代化建设的智慧之城,其科技感、现代感不能因中式传统园林的存在而消弱,二者需和谐而不突兀地共存,既要让传统古典园林隐立于现代化建筑中,又要形成漫步其中,随处皆是景的效果。
设计立意的落地,要基于对城市历史人文的观照和理解。“以前逛南京历史盛景,都是游客身份,走马观花,现在真是去学习研究”,项目经理张强说道。他和项目同事们几乎访遍了南京历史人文景观,又从那些园林奇景中“取其精髓”,加以改造和创新。经过反复推敲、琢磨,景景不同义,景景含金陵”的美妙九景逐步诞生——金陵瞻园为一景瞻亭取意;江北第一游观之所“珍珠泉”奇观,为五景取名珍珠泉涌;江北老山共有山峰72座,狮子岭名气最盛,七景狮岭雄姿便由此而来……
如果说白天的市民中心的能让人感受到园林“妙趣”,那么,夜间的市民中心,则能让人沉浸在“梅、竹、山、水、城”动态光影之间,白色的铝板百叶窗幻化成动画大屏,流动着“印象南京”的精美画面,却丝毫感受不到“灯”的存在。
“见光不见灯”,是二局建设者的又一“巧思”。“如果我们把市民中心比作素面朝天的女子,照明就是她身上的装束打扮,选择适当的话,她的美感才能得到升华,否则就会破坏她的身形气质。”项目执行经理赵汉兵谈到项目选用的泛光系统时这样形容。为了不破坏“身形气质”,项目采用全国首例360°圆形建筑泛光系统,将1.7万米长的灯带隐藏在百叶窗内,每一米汇聚了320个像素点、共500多万个LED光点。灯具投光成像采用5色灯珠全彩配置,无眩光、无分色,凸显出建筑形似月光宝盒的洁白与朦胧,也让市民中心动静相宜。
挑战极限,筑造宝盒之“骨”
曼妙的宝盒之姿,必有“铮铮铁骨”才撑得起。市民中心由高低错落的上下两园构成,其中下园为钢筋混凝土框架结构,建筑高度15.3米,上园是由竖向四个方形钢框架支撑筒组成的支撑结构,建筑高度35.82米。
由于上园与下园结构交叉面积达1700平方米,为了尽量给下园施工让出空间,减少对下园施工进度的影响,项目作出一个“大胆”的决定——对上园钢结构屋顶进行整体提升。然而,提升的“重量”、“高度”和对“精度”的要求全国罕见,几乎前所未有。
这三大难题又是环环相扣的。屋顶钢结构总重5300吨,钢环梁直径达100米,这是全国首例最大直径钢环梁吊装,如何“举起来”,是为一难;提升高度达36米,怎样将“举起来”的庞然重物一气呵成般地“举高”,是为二难;100米的硬“钢圈”和内部悬空超大桁架织成的软“内网”这一刚柔结合型整体提升,也是全国首例,“合抱”在一起的组合,要确保提升中不发生变形错位,是为三难。
全员熬夜共战,集思广益,并邀请了国内知名专家东南大学郭正兴教授为主导的专家现场“坐阵”,制定出“吊点油压均衡,结构姿态调整,位移同步控制,分级卸载就位”的同步提升和卸载就位控制策略,开创性采用了下吊点静力水准仪同步性监测技术,对提升标高在线实时监测。仪器精度达0.2毫米,实现精准掌握提升同步差异。
2018年12月29日上午11点, 屋顶在4台液压泵源系统和24台液压提升器480根钢绞线的牵拉下开始向上升。张强屏住呼吸,不敢眨眼地盯在监测仪器前。这些天来,项目团队做着全力的准备,也做着“最坏的打算”,数十次的“钢圈下掉”模拟、应急演练和安全交底,虽让大家心里有了“底”,但还是期盼着能够“天衣无缝”地完成吊装。
1米、2米、10米、30米,终于,现场传来一片呼喊声——“我们成功啦”!困难与挑战、紧张与激动,在这一刻尽情释放,这支平均年龄不到30岁的管理团队创造了中国钢结构吊装史上的全新“奇迹”。
绿色生态,筑造宝盒之“躯”
在市民中心内部,有一套有效运行的绿色生态系统。项目率先采用“江水空调”——江水冬暖夏凉,取长江水输送到能源站,进行能量转换后提供稳定的冷热源。江水源热泵、冰蓄冷、水蓄冷、水蓄热这些新能源技术的结合,在为市民中心夏季供冷、冬季供热的同时,还能实现电力削峰填谷,提高自然资源利用能效,缓解城市热岛效应,并且比现有建筑节能50%以上。
此外,项目的步道砖、植草砖,使雨水可以透过孔隙渗入地下,从而达到迅速排水的功能。室外运用雨水回收系统和太阳能补充能源等技术,突出渗、滞、蓄、净、用、排,经回收净化后的水可作为施工用水、生活用水反复利用,实现雨污零排放,充分体现出“海绵城市”理念。
位于市民中心主入口处的市民中心游客服务中心,还采用装配式3D打印外墙+装配式清水混凝土(GRC+GRE)内装+虚拟与现实耦合工程管理系统的智能建造技术。实现了全国首例3D打印全装配式绿色智慧建筑,并通过固废处置再利用,推动低碳、环保节能智慧建造技术的应用和发展。
3D打印横向构件交接处的竖向缝构成立面竖向线条,与主馆的竖向百叶相呼应,简洁纯粹的盒子立面与主馆风格和谐统一。
凭江远望,扬帆领航,市民中心,一座展示新区形象的门户地标已傲然矗立,成为长江之滨、光导之域最动人的风景线,也昭示着新区面貌的日新月异和加速崛起。
